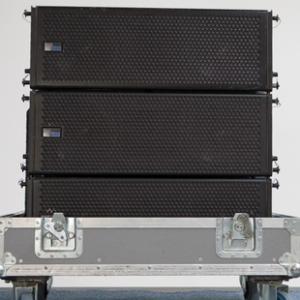

Meyer Sound線陣全頻音響

工作頻率范圍 :55Hz – 16KHz

相位響應: 375 Hz – 14KHz ±30°

低頻: 2只15”長沖程錐形揚聲器 高頻 2個4英寸壓縮驅動單元

輸入類型: 差分輸入,電子平衡

最大共模范圍 :±15V直流,通過接地鉗接地用于電壓瞬時保護

輸入端子: 5-pin XLR母頭輸入,帶有5-pin XLR公頭循環輸出

輸入阻抗: 針腳2和3之間10 kΩ 差分輸入

接線定義: 針腳1:底盤與地之間通過220 kΩ,1000 pF,15V接地鉗連接

網絡為音頻信號提供接地懸浮 針腳2:信號+

針腳3:信號-

針腳4:RMS

針腳5:RMS

機箱: 接地和底盤

直流隔離: 差分直流隔離,最大可以達到共模電壓的最大值

共模抑制比: 大于50dB,典型情況下為80dB(50 Hz – 500 Hz) 射頻濾波器 共模方式下為425kHz;

差模方式下為142 kHz

總互調失真濾波器: 整合于數字信號處理電路中(小于80kHz) 標稱輸入靈敏度 開始抑制噪聲和音樂時的典型連續平均值為0dBV(均方根1V)

輸入電平: 為了在揚聲器的工作頻率范圍內得到最大峰值聲壓級,音源必須能夠 輸出至少+20dBV(均方根10V,峰值14V)阻抗600Ω的電平
